pe管現在的使用越來越多，在普通城鎮也大量使用，那么pe管是如何分類的呢？使用范圍有哪些，下面陜西pe管廠家給我們具體的講述。
一、聚乙烯PE管的分類

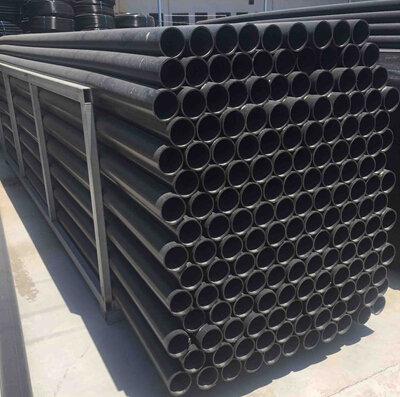

聚乙烯PE管材是由聚乙烯混配料通過擠出成型工藝生產的管材，如圖1。它被廣泛運用于給水、燃?xì)獾刃袠I(yè)，根據混配料等級的不同（PE≤63已基本淘汰），可分為PE80、PE100兩種。其中：PE80級的MRS（最小要求強度）為8MPa，PE100為10MPa；根據壁厚的不同可分為SDR11，SDR17，其中：SDR11為厚壁，SDR17為薄壁。
根據上述的類別，按照混配料等級及壁厚的不同，PE管可分為PE80 SDR11/PE80 SDR17/PE100 SDR11/PE100 SDR17四種類型。
二、聚乙烯PE管的工作壓力
作為城鎮燃?xì)廨斉湎到y(tǒng)中常見的管材，PE管由于具備良好的防腐性能及柔性等優點，在燃?xì)庑袠I(yè)中得到了廣泛地運用。但相比較鋼管來講，其強度較低，不能承受較高的壓力等級，根據《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》CJJ63-2008中表4.1.3的規定，不同類型的PE管在輸送天然氣時所能承受的最大工作壓力見表1：
表1 輸送天然氣的PE管承受的最大工作壓力
從上表可以看出，根據不同的混配料等級及壁厚的組合，所能承受的最大工作壓力也有所不同。其中，PE100 SDR11級的陜西PE管能承受的工作壓力最大，為0.7MPa，PE80 SDR17能承受的工作壓力最小，為0.3MPa。
由于PE管道對工作溫度較為敏感，因此上面提到的最大允許工作壓力還會受環境溫度的影響而減小。一般在-20℃-20℃，我們認為溫度對PE管的工作壓力無影響；當環境溫度高于20℃時，那么各種型號的PE管所能承受的最大工作壓力均要進行折減，折減的系數如表2：
注：表中的工作溫度是指管道工作環境最高月平均溫度。
三、聚乙烯PE管的使用范圍
1、P≤0.4MPa
根據現行《城鎮燃?xì)庠O(shè)計規范》GB50028中6.3.1的規定：中、低壓燃?xì)夤艿酪瞬捎镁垡蚁┕埽胃邏杭耙陨瞎艿缿?yīng)采用鋼管。根據此條規定，聚乙烯PE管在城鎮燃?xì)廨斉湎到y(tǒng)中只能運用于中、低壓系統，不能使用于更高的壓力級制。
2、埋地
根據《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》CJJ63-2008中1.0.3條的規定：聚乙烯管道嚴禁用于建筑物內地上燃?xì)夤艿篮徒ㄖ锿饧芸杖細夤艿?。根?jù)此條規定，聚乙烯PE管只能用于埋地，不能架空！
四、聚乙烯PE管的連
根據現行《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》CJJ63中1.0.3條的規定：聚乙烯管材、管件的連接應采用熱熔對接連接或電熔連接；聚乙烯管道與金屬管道的連接應采用法蘭連接或鋼塑轉換接頭連接。
針對公稱直徑≥90mm，推薦采用熱熔連接，如圖2；公稱直徑＜90mm，宜采用電熔連接，如圖3。值得注意的是，所有直徑的PE管均可采用電熔連接。
五、聚乙烯PE管的選擇
由于PE80級混配料在耐快速裂紋擴展(RCP)方面的性能不及PE100，隨著聚乙烯PE管制管工藝的不斷提高，目前市面上大都采用PE100級混配料作為PE管的生產原料；而壁厚方面兩種等級的均有供應。
結合市面上的供貨條件及各大型燃?xì)夤?yīng)單位的意見，本著經濟、安全、適用的選取原則，在聚乙烯PE管的選擇上，我們推薦如下：
1)公稱直徑＞110mm，推薦采用PE100 SDR17級；
2)公稱直徑≤110mm，推薦采用PE100 SDR11級；
3)穿越特殊地段(或采用非開挖技術)，應采用PE100 SDR11級；
4)公稱直徑＞250mm，推薦采用鋼管。
六、聚乙烯PE管的一點爭議
聚乙烯PE管由于具有良好的防腐性，使用壽命長，施工方便等許多優點，近幾年來，在城鎮中、低壓埋地燃?xì)夤艿老到y(tǒng)中，深受廣大燃?xì)饨?jīng)營單位的青睞。但如我們前面所提到的，由于強度方面的限制，在次高壓的系統中則不能使用。不過關于這個問題存在一點爭議。
我們知道，由于PE100 SDR11級管材的最高工作壓力能達到0.7MPa，理論上可適用于次高壓B級(運行壓力≤0.7MPa)。同時，《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》CJJ63中4.3.9條提到：在次高壓、中壓聚乙烯燃?xì)夤艿篮弯摴羌芫垡蚁?fù)合管道上，應設置分段閥門，并宜在閥門兩側設置放散管。此條款提到的“次高壓聚乙烯燃?xì)夤艿馈钡恼f(shuō)法，與現行《城鎮燃?xì)庠O(shè)計規范》GB50028中6.3.2條規定的“次高壓燃?xì)夤艿缿?yīng)采用鋼管”矛盾，且本條為強條。出現這種情況，我們認為行業標準CJJ63中的表述欠妥，因?yàn)榇胃邏喝細夤艿赖膲毫Ψ秶鷳?yīng)在0.4~1.6MPa之間，而PE100 SDR11級聚乙烯PE管道理論上只能適用于運行壓力≤0.7MPa的次高壓B級系統，且國家標準GB50028中明確規定了次高壓燃?xì)夤艿缿?yīng)采用鋼管，編委會在行業標準的編撰中應以國家標準為編制依據，進而提出更高的技術要求，而非出現此種矛盾的說法。
在燃?xì)庠O(shè)計服務過程中，我們注意到，部分燃?xì)饨?jīng)營單位基于CJJ63中的表述，在次高壓燃?xì)夤艿繠級系統中采用了PE管，忽略了GB50028中的強條限制。事實上，在次高壓B級輸配系統中還可能存在以下兩種情況，不容忽視：
1)當處于用氣低峰，管道運行壓力偏高(或前端配氣站調壓器穩壓性能不好，出口壓力可能高于調節壓力)，管內系統有可能超過最大工作壓力，導致管道超壓運行；
2)陜西PE管長期處于最大工作壓力邊界下工作，可能會對管材的質量造成破壞，降低管道的使用壽命，甚至導致更大的事故發生，進而影響整個輸配系統的安全運行。
